河南省南洋防爆電機有限公司

電話:15518435289  |  15639419893

YBX4防爆電機

您當前位置:河南省南洋防爆電機有限公司 >> 產品大全 >> YBX4防爆電機 >> 瀏覽產品




YBX4防爆電機

生產廠家: 瀏覽量:已有人關注

點擊看大圖

YBX4防爆電機介紹

YBX4防爆電機又稱YBX4隔爆型三相異步電動機,是YBX3防爆電機的通過技術研發開發出的新一代產品,該電機具有高效、節能、溫升裕度大、壽命長、性能好、噪音低、防爆結構先進,起動性能優良、外形美觀、可靠性高、運行時不產生電火花、使用維護方便等優點。YBX4防爆電機效率指標符合GB18613-2020《中小型三相異步電動機能效限定值及能效等級》電動機能效2級指標,并與IEC60034-30的IE4連結同等。此系列電機具有體積小、重量輕、低噪音、高效節能、結構簡單、性能穩定、可靠性好等優點,尤其在高效節能方面更是尤為突出。其功率品級和安置尺寸切合IEC尺度并與YB2、YB3、YBX3系列電動機雷同,有利于出口設置裝備部署配套利用和原有設置裝備部署的更新替換。本系列電動機還可制成濕熱帶型YBX4-TH、干熱帶型YBX4-TA、戶外型YBX4-W和戶外防中等腐化型YBX4-WF1、戶外防強腐化型YBX4-WF2以及戶外濕熱范例YBX4-THW、戶外干熱帶型YBX4-TAW、熱帶型YBX4-T、戶外熱帶型YBX4-TW、戶內防中等腐蝕型YBX4-F1、戶內防強腐蝕型YBX4-F2。

Ex d ⅡC T4 Gb適用于工廠用IIC類,溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。 在YBX4基本系列電動機基礎上,也可制成YBX4-W戶外型、YBX4-TH濕熱帶型、YBX4-THW戶外濕熱帶型、YBX4-TA干熱帶型、YBX4-TAW戶外干熱帶型、YBX4-T熱帶型、YBX4-TW戶外熱帶型及YBX4-WF1戶外中等防腐蝕型等氣候環境條件。 3. 執行標準 YBX4系列高效率隔爆型三相異步電動機主要執行標準如下: GB 755-2008 旋轉電機 定額和性能 GB/T 1032-2012 三相異步電動機試驗方法 GB 3836.1-2010 爆炸性環境 第1部分:設備 通用要求 GB 3836.2-2010 爆炸性環境 第2部分:由隔爆外殼"d"保護的設備 GB/T 4942.1-2006 旋轉電機整體外殼結構的防護等級(IP代碼)分級 GB 10068-2008 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值 GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第1部分:旋轉電機噪聲測定方法 GB/T 18613-2012 中小型三相異步電動機能效限定值及能效等級

YBX4防爆電機用途和特點

YBX4防爆電機用作煤礦井下(非采掘工作面)固定式設備或工廠IIB級,溫度組別為T1—T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所內的機械設備的驅動電機,主要用于煤礦、石油天然、石油化工和化學工業。此外,在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備,通常用于驅動泵、風機、壓縮機、輸送機和其他傳動機械。

YBX4防爆電機具有節能,溫升裕度大,壽命長,性能好,振動小,防爆結構先進,起動性能優良,外形美觀,可靠性高的優點,運行時不產生電火花。電機的主接線盒位于頂部,還可根據用戶要選擇測溫、軸承測溫和加熱器。

YBX4防爆電機型號解析

YBX4電動機防爆標志代表的意義:ExdⅡBT4Gb

Ex:標志(防爆)

d:電氣設備防爆型式(隔爆型)

ⅡB:電氣設備類別級別(Ⅱ類B級)

T4:溫度組別(T4)

Gb:設備保護級別(Gb)

YBX4電動機型號代表意義:YBX4-355M1-4W

Y:異步電動機

B:隔爆型

X:高效率

4:設計序號,4代表三次設計

355:機座的中心高(355mm)

M:機座長度(M表示中機座)

1:1號鐵心長

4:極數(4極)

W:特殊環境代號(戶外型)

電氣設備分類解析

II 類 除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境,III 類再分類:IIIA 類:可燃性飛絮 ; IIIB類:非導電性粉塵;IIIC 類:導電性粉塵;

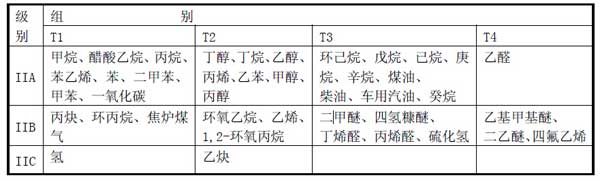

電氣設備分類表




不同溫度組別對應表面最高溫度表




YBX4防爆電機使用條件



額定電壓:380、660、380/660、400、690、400/690V。(也可按特殊電壓制造)

額定頻率:50Hz 或者60Hz。

定額:連續工作制S1。

YBX4使用環境條件

海拔不超過1000m,環境空氣溫度隨季節而變化,為-15℃~40℃的戶內環境。

YBX4 為基本型,適用于戶內環境。

YBX4-W 適用于戶外型環境。

YBX4-TH 適用于戶內濕熱帶型環境。

YBX4-THW 適用于戶外濕熱帶型環境。

YBX4-TA 適用于戶內干熱帶型環境。

YBX4-TAW 適用于戶外干熱帶型環境。

YBX4-T 適用于戶內熱帶型環境。

YBX4-TW 適用于戶外熱帶型環境。

YBX4-WF1 適用于戶外中等腐蝕的環境。

YBX4防爆電機結構及安裝和外形尺寸

YBX4防爆電機的安裝方式符合GB997《電機結構及安裝型式代號》及IEC34-7 的規定。本系列電動機有以下5 種基本結構型式:B3—機座帶底腳、端蓋無凸緣;B5—機座不帶底腳、端蓋有凸緣;B35—機座帶底腳、端蓋有凸緣;B14—機座不帶底腳、端蓋有小凸緣;B34—機座帶底腳、端蓋有小凸緣。本系列電動機在上述5 種基本結構上,可派生15 種常用結構及安裝型式見下表:

機座號 結構及安裝型式代號(IM)
80~112 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35
132~160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
180~280 B3、B5、B35、V1
315~355 B3、B35、V1
400~450 B3、B35、V1

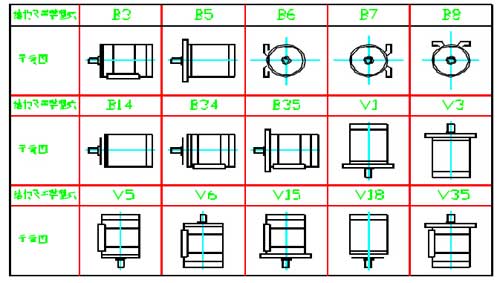

YBX4結構及安裝型式示意圖




YBX4防爆電機參數表

YBX4系列防爆電機詳情參數表
電壓:380V   頻率:50Hz
電機型號 額定功率
(kW)
額定電流
(A)
額定轉速
(r/min)
效率%
(η%)
功率因數
(cosφ)
額定轉矩
N.m
堵轉轉矩
額定轉矩
Tst
TN
堵轉電流
額定電流
Ist
TN
最大轉矩
額定轉矩
Tmax
TN
噪聲 db(A) 重量
(kg)
同步轉速3000r/min
YBX4-80M1-2 0.75 1.7 2875 80.7 0.83 2.5 2.3 6.8 2.3 67 32
YBX4-80M2-2 1.1 2.4 2875 82.7 0.83 3.7 2.3 7.3 2.3 67 33
YBX4-90S-2 1.5 3.2 2890 84.2 0.84 5.0 2.3 7.6 2.3 72 39
YBX4-90L-2 2.2 4.6 2890 85.9 0.85 7.3 2.3 7.8 2.3 72 46
YBX4-100L-2 3 6.0 2891 87.1 0.87 9.9 2.3 8.1 2.3 76 57
YBX4-112M-2 4 7.8 2914 88.1 0.88 13.1 2.3 8.3 2.3 77 68
YBX4-132S1-2 5.5 10.6 2937 89.2 0.88 17.9 2.2 8.0 2.3 80 87
YBX4-132S2-2 7.5 14.2 2940 90.1 0.89 24.4 2.2 7.8 2.3 80 93
YBX4-160M1-2 11 20.6 2930 91.2 0.89 35.9 2.2 7.9 2.3 86 136
YBX4-160M2-2 15 27.9 2930 91.9 0.89 48.9 2.2 8.0 2.3 86 144
YBX4-160L-2 18.5 34.4 2937 92.4 0.89 60.2 2.2 8.1 2.3 86 155
YBX4-180M-2 22 40.5 2940 92.7 0.89 71.5 2.2 8.2 2.3 89 241
YBX4-200L1-2 30 54.9 2950 93.3 0.89 97.1 2.2 7.5 2.3 92 275
YBX4-200L2-2 37 67.4 2950 93.7 0.89 119.8 2.2 7.5 2.3 92 300
YBX4-225M-2 45 81.7 2960 94.0 0.89 145.2 2.2 7.6 2.3 92 420
YBX4-250M-2 55 99.6 2965 94.3 0.89 177.2 2.2 7.6 2.3 93 477
YBX4-280S-2 75 135.2 2970 94.7 0.89 241.2 2.0 6.9 2.3 94 640
YBX4-280M-2 90 161.7 2970 95.0 0.89 289.4 2.0 7.0 2.3 94 697
YBX4-315S-2 110 195.1 2975 95.2 0.90 353.1 2.0 7.1 2.2 96 1060
YBX4-315M-2 132 233.6 2975 95.4 0.90 423.7 2.0 7.1 2.2 96 1120
YBX4-315L1-2 160 279.4 2975 95.6 0.91 513.6 2.0 7.1 2.2 99 1290
YBX4-315L2-2 200 348.6 2975 95.8 0.91 642.0 2.0 7.1 2.2 99 1430
YBX4-355M-2 250 435.7 2980 95.8 0.91 801.2 2.0 7.1 2.2 103 1749
YBX4-355L-2 315 549.0 2980 95.8 0.91 1009.5 2.0 7.1 2.2 103 2060
同步轉速1500r/min
YBX4-80M1-4 0.55 1.4 1400 80.7 0.75 3.8 2.3 6.3 2.3 58 31
YBX4-80M2-4 0.75 1.8 1400 82.5 0.75 5.1 2.3 6.5 2.3 58 32
YBX4-90S-4 1.1 2.6 1440 84.1 0.75 7.3 2.3 6.6 2.3 61 43
YBX4-90L-4 1.5 3.6 1445 85.3 0.75 9.9 2.3 6.9 2.3 61 47
YBX4-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.5 2.3 64 56
YBX4-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64 62
YBX4-112M-4 4 8.4 1445 88.6 0.82 26.4 2.3 7.7 2.3 65 74
YBX4-132S-4 5.5 11.4 1455 89.6 0.82 36.1 2.0 7.5 2.3 71 93
YBX4-132M-4 7.5 15.2 1455 90.4 0.83 49.2 2.0 7.4 2.3 71 105
YBX4-160M-4 11 21.5 1460 91.4 0.85 72.0 2.2 7.5 2.3 75 141
YBX4-160L-4 15 28.8 1460 92.1 0.86 98.1 2.2 7.5 2.3 75 153
YBX4-180M-4 18.5 35.3 1470 92.6 0.86 120.2 2.2 7.7 2.3 76 235
YBX4-180L-4 22 41.8 1470 93.0 0.86 142.9 2.2 7.8 2.3 76 255
YBX4-200L-4 30 56.6 1470 93.6 0.86 194.9 2.2 7.2 2.3 79 285
YBX4-225S-4 37 69.6 1480 93.9 0.86 238.8 2.2 7.3 2.3 81 360
YBX4-225M-4 45 84.4 1480 94.2 0.86 290.4 2.2 7.4 2.3 81 390
YBX4-250M-4 55 102.7 1480 94.6 0.86 354.9 2.2 7.4 2.3 83 490
YBX4-280S-4 75 136.3 1480 95.0 0.88 484.0 2.2 6.7 2.3 86 718
YBX4-280M-4 90 163.2 1480 95.2 0.88 580.7 2.2 6.9 2.3 86 816
YBX4-315S-4 110 199.1 1485 95.4 0.88 707.4 2.2 6.9 2.2 93 1050
YBX4-315M-4 132 238.4 1485 95.6 0.88 848.9 2.2 6.9 2.2 93 1210
YBX4-315L1-4 160 285.1 1485 95.8 0.89 1029.0 2.2 6.9 2.2 97 1290
YBX4-315L2-4 200 355.7 1485 96.0 0.89 1286.2 2.2 6.9 2.2 97 1400
YBX4-355M-4 250 439.6 1490 96.0 0.90 1602.3 2.2 6.9 2.2 101 1805
YBX4-355L-4 315 553.9 1490 96.0 0.90 2019.0 2.2 6.9 2.2 101 2130
同步轉速1000r/min
YBX4-90S-6 0.75 2.0 934 78.9 0.72 7.7 2.1 5.8 2.0 57 42
YBX4-90L-6 1.1 2.8 945 81.0 0.73 11.1 2.1 5.9 2.0 57 44
YBX4-100L-6 1.5 3.7 945 82.5 0.74 15.2 2.1 6.0 2.0 61 49
YBX4-112M-6 2.2 5.4 960 84.3 0.74 21.9 2.1 6.0 2.0 65 69
YBX4-132S-6 3 7.2 964 85.6 0.74 29.7 2.0 6.2 2.0 69 83
YBX4-132M1-6 4 9.5 965 86.8 0.74 39.6 2.0 6.8 2.0 69 91
YBX4-132M2-6 5.5 12.7 965 88.0 0.75 54.4 2.0 7.1 2.0 69 99
YBX4-160M-6 7.5 16.4 970 89.1 0.78 73.8 2.1 6.7 2.0 73 133
YBX4-160L-6 11 23.4 970 90.3 0.79 108.3 2.1 6.9 2.0 73 154
YBX4-180L-6 15 30.9 975 91.2 0.81 146.9 2.0 7.2 2.0 73 239
YBX4-200L1-6 18.5 37.8 980 91.7 0.81 180.3 2.1 7.2 2.0 76 240
YBX4-200L2-6 22 44.2 980 92.2 0.82 214.4 2.1 7.3 2.0 76 280
YBX4-225M-6 30 60.7 980 92.9 0.81 292.3 2.0 7.1 2.0 76 360
YBX4-250M-6 37 71.7 980 93.3 0.84 360.6 2.1 7.1 2.0 78 470
YBX4-280S-6 45 84.8 980 93.7 0.86 438.5 2.1 7.2 2.0 80 655
YBX4-280M-6 55 103.3 980 94.1 0.86 536.0 2.1 7.2 2.0 80 725
YBX4-315S-6 75 141.7 985 94.6 0.85 727.2 2.0 6.7 2.0 85 930
YBX4-315M-6 90 171.5 985 94.9 0.84 872.6 2.0 6.7 2.0 85 1060
YBX4-315L1-6 110 206.8 985 95.1 0.85 1066.5 2.0 6.7 2.0 85 1130
YBX4-315L2-6 132 244.5 985 95.4 0.86 1279.8 2.0 6.7 2.0 85 1215
YBX4-355S-6 160 292.3 990 95.6 0.87 1543.4 2.0 6.7 2.0 92 1940
YBX4-355M2-6 200 364.6 990 95.8 0.87 1929.3 2.0 6.7 2.0 92 2070
YBX4-355L-6 250 455.7 990 95.8 0.87 2411.6 2.0 6.7 2.0 92 2340

注:銘牌信息、防爆證件等可以聯系我們獲取

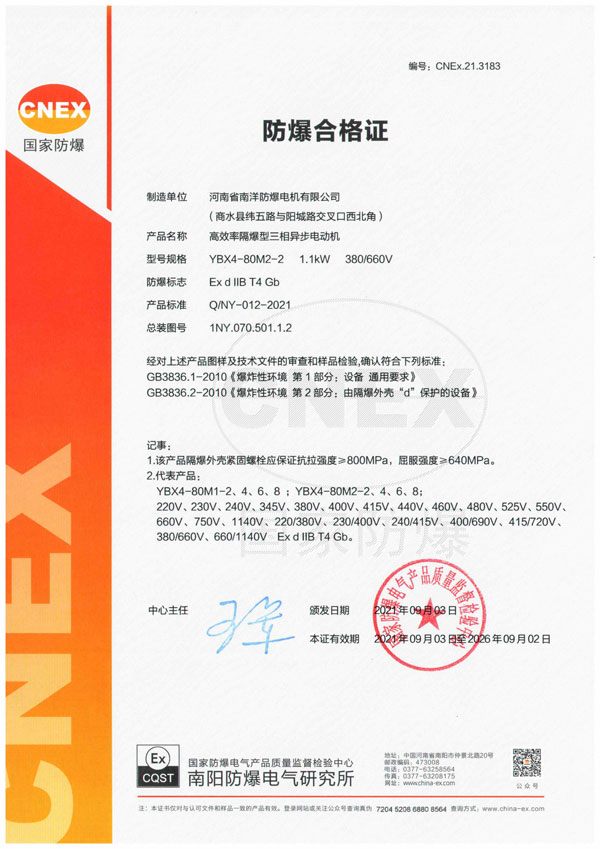

YBX4防爆電機?防爆合格證

YBX4防爆電機?防爆合格證



YBX4防爆電機常見問題

YBX4防爆電機檢修時需要注意哪些事項

  1. 1.不得隨意拆卸;拆卸檢修時,不能用零件的防爆面作撬棒的支點,更不允許敲打或撞擊防爆面。

  2. 2.在電機的浸漆和組裝時,應將防爆面附著的絕緣漆或臟物清洗干凈,不得用鐵片等硬物刮劃,但可以用油石研磨不平整的地方。

  3. 3.若防爆面損傷,必須用鉛錫焊料HISnPb58-2,焊劑為30%濃度的鹽酸(對鋼制零件)或含錫58~60%的錫鋅焊料,焊劑為氯化銨30%,氯化鋅70%,加水100~150%混合溶液(對鑄鐵件)進行焊補,焊料與零件的結合要牢固,凸起部分要磨平,達到規定的光潔度。

  4. 4.為防止防爆面生銹,應在防爆面上涂抹機油或204-1置換型防銹油。

  5. 5.拆卸電機時,應先取下風罩、風扇,再用套管板手拆卸端蓋和軸承蓋的螺栓,然后,用圓木或銅棒沿軸向撞擊軸伸,使端蓋和機座分開,最后取下轉子。拆除零件,防爆面應朝上擱置,并用橡皮或布襯墊蓋上,緊固螺栓,彈簧墊等注意不要丟失。

YBX4防爆電機常見故障以及原因

故障現象:電動機溫度過高,但電流沒有超過額定值。

原因:1.環境溫度過高。2.電動機通風道堵塞。3.電動機油泥、灰塵太多影響散熱。

故障現象:電動機不能起動,而且沒有任何聲音。

原因:1.保險絲熔斷。2.起動器掉閘。3.電源沒有電。

故障現象:電動機在運行中有爆炸聲。

原因:1.線圈暫時接地。2.線圈暫時短路。

故障現象:電動機起動后轉速較低

原因:1.電源電壓過低。2.電動機過負荷。3.定子線圈短路。4.轉子的短路環、籠條斷裂或開焊。5.將三角形接線的電動機接成星形。

故障現象:電動機不能起動,有嗡嗡的響聲

原因:1.軸承損壞。2.定子與轉子之間的空氣間隙不正常,使定子與轉子相碰。3.被帶動機械卡住。4.電源線一相斷線,或保險絲有一相熔斷,或電動機有一相繞組斷線。

故障現象:電動機起動時保險絲熔斷

原因:1.定子線圈一相反接。2.軸承損壞。3.起動時誤操作。4.定子線圈短路或接地。5.傳動皮帶太緊。6.被帶動機械卡住。
